KLD-PES1-M 系列
儲能變流器
PCS（50-200kW）
KLD-PES1-M系列儲能變流器PCS （50-200kW）
智能
安全
可靠
KLD-PES1-M 系列
儲能變流器
PCS（50-200kW）
KLD-PES1-M系列儲能變流器PCS （50-200kW）

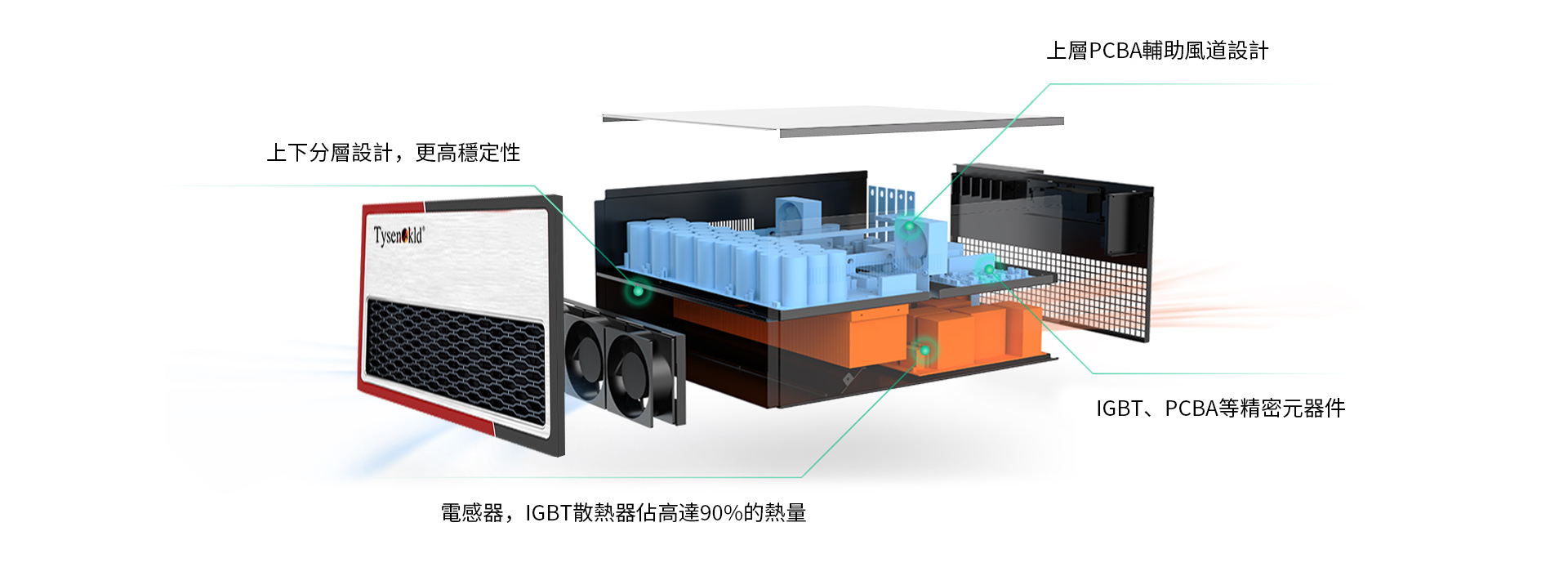

KLD-PES1-M系列儲能變流器模塊功率範圍50-200kW，由DC/AC雙向變流器、控制單元等元器件構成。PCS控制器通過通訊接收控制指令信號，根據功率指令控制變流器對電池進行充電或放電操作，從而實現對電網功率的調節。
主動式與被動式孤島檢測方法相結合。
支持併網運行、離網運行；並可以實現併網與離網的平滑無縫切換。
各模塊獨立運行，雲平台實時監控，系統在線率99%。
雙向額定電壓一致，寬範圍電壓運行，直流1500V光伏系統配置。
支持基於Ethercat高速通信，響應時間快，可大大縮短調頻響應時間。
PCS可單獨控制，也可支持與BMS、EMS聯動，系統多支路控制，多重保護，更加安全可靠。
| 型號 | KLD-PES1-50-33M-400V | KLD-PES1-100-33M-400V | KLD-PES1-125-33M-400V | KLD-PES1-125-34M-400V | KLD-PES1-200-33M-690V |
| 交流參數 | |||||
| 額定功率 | 50 kW | 100 kW | 125 kW | 125 kW | 200 kW |
| 交流過載能力 | 1.1倍長期運行 | ||||
| 額定交流電流 | 72A | 144A | 180A | 180A | 167A |
| 最大交流電流 | 79A | 159A | 198A | 198A | 184A |
| 額定電網電壓 | AC 400V | AC 690V | |||
| 交流接入方式 | 三相三線 | 三相四線 | 三相三線 | ||
| 電網頻率範圍 | 50/60±2.5Hz | ||||
| 電網電壓範圍 | -15% ～ +10% | ||||
| THDi | ≤3%滿載 | ||||
| 功率因數 | -0.98～ +0.98 | ||||
| 直流參數 | |||||
| 直流電壓範圍 | DC 300-500V | DC 630V~1000V | DC 600V~1000V | DC 650V~1000V | DC 950V~1500V |
| 最大直流電流 | 189A | 174A | 215.86A | 215.86A | 224.5A |
| 直流緩啓功能 | 具備 | ||||
| 穩壓精度 | ≤2% | ||||
| 穩流精度 | ≤5% | ||||
| 系統參數 | |||||
| 最大效率 | 98.50% | ||||
| 工作環境温度 | -30℃~60℃（50℃以上降額） | ||||
| 相對濕度 | ≤95%RH ，無冷凝 | ||||
| 噪聲 | ＜75dB | ||||
| 散熱方式 | 智能風冷 | ||||
| 防護等級 | IP21 | ||||
| 海拔高度 | 3000米（大於3000米需降額使用） | ||||
| 通訊接口 | RS485、CAN、Ethernet | ||||
| 通信協議 | MODBUS TCP/RTU、IEC61850、CAN2.0 | ||||
備註：查看詳細參數請至資料下載頁面
交流參數
額定功率：50kW
交流過載能力：1.1倍長期運行
額定交流電流：72A
最大交流電流：79A
額定電網電壓：AC 400V
交流接入方式 ：三相三線
電網頻率範圍：50/60±2.5Hz
電網電壓範圍：-15% ～ +10%
THDi：≤3%滿載
功率因數：-0.98～ +0.98
直流參數
直流電壓範圍：DC 300-500V
最大直流電流：189A
直流緩啓功能：具備
穩壓精度：≤2%
穩流精度 ：≤5%
系統參數
最大效率：98.50%
工作環境温度：-30℃~60℃（50℃以上降額）
相對濕度：≤95%RH ，無冷凝
噪聲：＜75dB
散熱方式：智能風冷
防護等級：IP21
海拔高度：3000米（大於3000米需降額使用）
通訊接口：RS485、CAN、Ethernet
通信協議：MODBUS TCP/RTU、IEC61850、CAN2.0
交流參數
額定功率：100kW
交流過載能力：1.1倍長期運行
額定交流電流：144A
最大交流電流：159A
額定電網電壓：AC 400V
交流接入方式 ：三相三線
電網頻率範圍：50/60±2.5Hz
電網電壓範圍：-15% ～ +10%
THDi：≤3%滿載
功率因數：-0.98～ +0.98
直流參數
直流電壓範圍：DC 630V~1000V
最大直流電流：174A
直流緩啓功能：具備
穩壓精度：≤2%
穩流精度 ：≤5%
系統參數
最大效率：98.50%
工作環境温度：-30℃~60℃（50℃以上降額）
相對濕度：≤95%RH ，無冷凝
噪聲：＜75dB
散熱方式：智能風冷
防護等級：IP21
海拔高度：3000米（大於3000米需降額使用）
通訊接口：RS485、CAN、Ethernet
通信協議：MODBUS TCP/RTU、IEC61850、CAN2.0
交流參數
額定功率：125kW
交流過載能力：1.1倍長期運行
額定交流電流：180A
最大交流電流：198A
額定電網電壓：AC 400V
交流接入方式 ：三相三線
電網頻率範圍：50/60±2.5Hz
電網電壓範圍：-15% ～ +10%
THDi：≤3%滿載
功率因數：-0.98～ +0.98
直流參數
直流電壓範圍：DC 600V~1000V
最大直流電流：215.86A
直流緩啓功能：具備
穩壓精度：≤2%
穩流精度 ：≤5%
系統參數
最大效率：98.50%
工作環境温度：-30℃~60℃（50℃以上降額）
相對濕度：≤95%RH ，無冷凝
噪聲：＜75dB
散熱方式：智能風冷
防護等級：IP21
海拔高度：3000米（大於3000米需降額使用）
通訊接口：RS485、CAN、Ethernet
通信協議：MODBUS TCP/RTU、IEC61850、CAN2.0
交流參數
額定功率：125kW
交流過載能力：1.1倍長期運行
額定交流電流：180A
最大交流電流：198A
額定電網電壓：AC 400V
交流接入方式：三相四線
電網頻率範圍：50/60±2.5Hz
電網電壓範圍：-15% ～ +10%
THDi：≤3%滿載
功率因數：-0.98～ +0.98
直流參數
直流電壓範圍：DC 650V~1000V
最大直流電流：215.86A
直流緩啓功能：具備
穩壓精度：≤2%
穩流精度 ：≤5%
系統參數
最大效率：98.50%
工作環境温度：-30℃~60℃（50℃以上降額）
相對濕度：≤95%RH ，無冷凝
噪聲：＜75dB
散熱方式：智能風冷
防護等級：IP21
海拔高度：3000米（大於3000米需降額使用）
通訊接口：RS485、CAN、Ethernet
通信協議：MODBUS TCP/RTU、IEC61850、CAN2.0
交流參數
額定功率：200kW
交流過載能力：1.1倍長期運行
額定交流電流：167A
最大交流電流：184A
額定電網電壓：AC 690V
交流接入方式 ：三相三線
電網頻率範圍：50/60±2.5Hz
電網電壓範圍：-15% ～ +10%
THDi：≤3%滿載
功率因數：-0.98～ +0.98
直流參數
直流電壓範圍：DC 950V~1500V
最大直流電流：224.5A
直流緩啓功能：具備
穩壓精度：≤2%
穩流精度 ：≤5%
系統參數
最大效率：98.50%
工作環境温度：-30℃~60℃（50℃以上降額）
相對濕度：≤95%RH ，無冷凝
噪聲：＜75dB
散熱方式：智能風冷
防護等級：IP21
海拔高度：3000米（大於3000米需降額使用）
通訊接口：RS485、CAN、Ethernet
通信協議：MODBUS TCP/RTU、IEC61850、CAN2.0
